監控拼接屏的工作原理相信很多人都想去了解一下吧！監控拼接屏的出現可以說省去了很多巡查人力經費，應用領域很廣泛，比如企業監控、邊防監控、國防監控等等。那么很是不是有很多人想了解一下為什么會適用用這么多領域的呢？下面，我們來了解一下工作原理吧！

      一、需要的設備概括

　   1.信號源

       對于圖像上拼接屏的信號源沒有什么限制，但是，從拼接屏顯示的效果來看，建議信號源的信號質量及分辨率高一些的，一般選擇VGA信號，此外，HDMI和DVI這兩種數字信號也是不錯的選擇。

　　2.拼接屏

      一般的拼接屏就那幾種，2×3，3×3，3×4，4×4，4×6等，那么這些大屏拼接后的接口就是6，9，12，16，24，此外，購買拼接屏的時候需要注意的是：拼接屏一定要含有內置的拼接屏處理器，配套1個拼接處理器的軟件，這種處理器的作用是完成各個屏之間圖像的拼接。

　　3.矩陣

       拼接屏處理器可以實現圖像的融合功能，但是無法顯示視頻切換的功能，因此，需要在配置一個矩陣來實現這樣的切換功能，矩陣的接口類型要看信號源及大屏的接口，矩陣輸入端的數量要看信號源的個數，矩陣輸出端的大小要看拼接屏的大小，但是矩陣的輸出端口一定要大于或等于拼接屏的所有接口數量。

　　二、布線拓撲圖

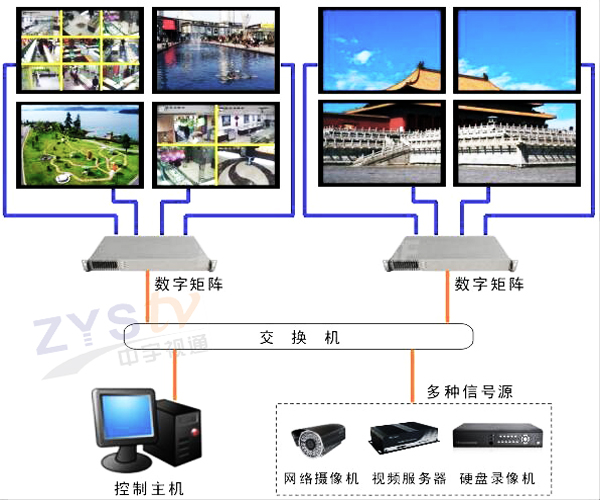

      1. 矩陣與拼接屏連接

　　（1）信號源輸出接矩陣的輸入端；

　　（2）矩陣的輸出端接拼接屏的每塊屏；

　　（3）拼接屏中每塊屏之間用RS-232線（或網線）串聯起來；

　　（4）拼接屏之間串聯的RS-232線（或網線）連接完最后一個屏后輸出來連接控制電腦；

　　（5）矩陣的RS-232串口同樣用RS-232線連接控制電腦；

　　（6）控制電腦上安裝拼接屏處理器軟件，將矩陣協議寫入拼接屏控制軟件，軟件HDMI數碼。
